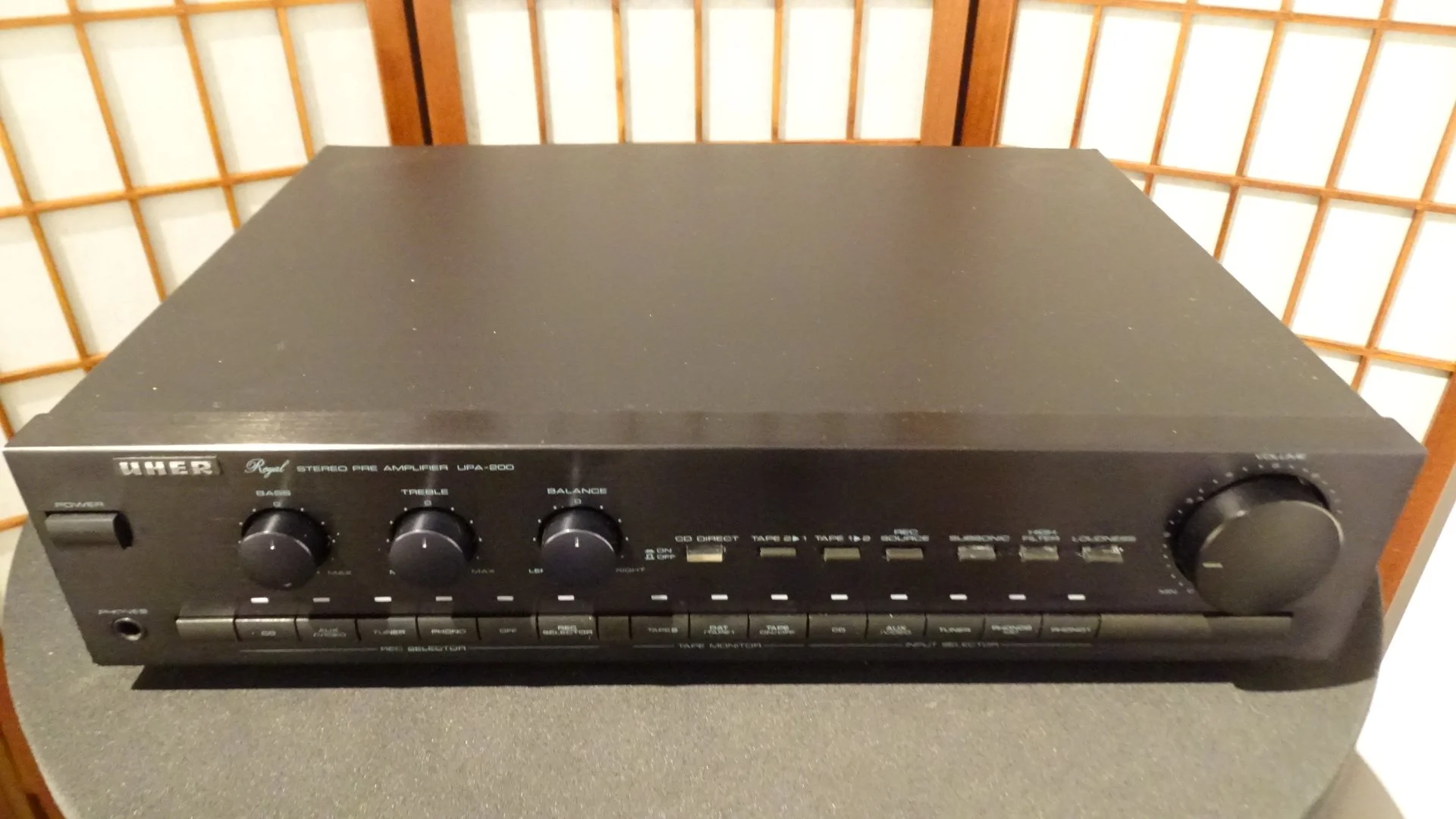

Hallo liebe HiFi Freunde,
es gibt ja immer wieder mal Geräte bei denen fängt man an, und hört eigentlich garnicht mehr auf. Der Uher UPA 200 ist so eines gewesen. Für Techniker gilt die Grundregel, “ wo viel Strom fließt, rauscht es weniger”, die Stromversorgung in dem UPA 200 ist schon so ein kleines Heizkraftwerk. Teilweise wurden die Stabilsierungstransistoren so warm, das die Lötstellen brachen , und die Bauteile keinen Kontakt mehr hatten.
Als erste Maßnahme wurde zwei Spannungskonstanter Isoliert auf das Grundblech montiert um die Verlustwäre besser abtranspotieren zu können. Des weiteren wurden die restlichen Spannungsstabilisatoren mit Kühlkörpern versehen. Das half schonmal. Natürlich alle Elko’s raus,
die Bi-polaren Kondensatoren wurden durch hochwertige MUSE Kondensatoren von Nichicon ersetzt, und davon hat er einige im Gerät. auch ein paar Transistoren wurden gegen rauschärmere Typen getauscht.

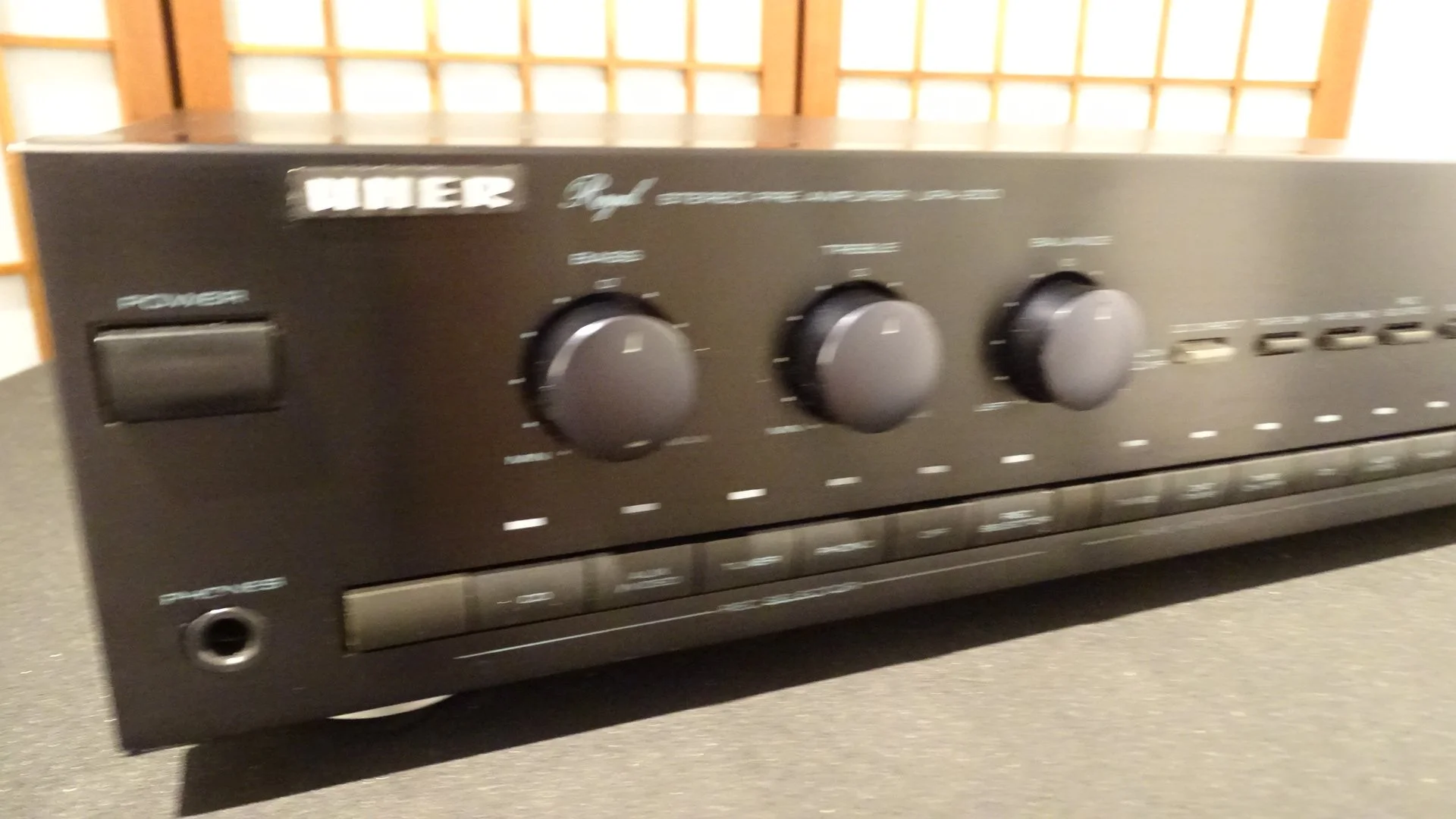

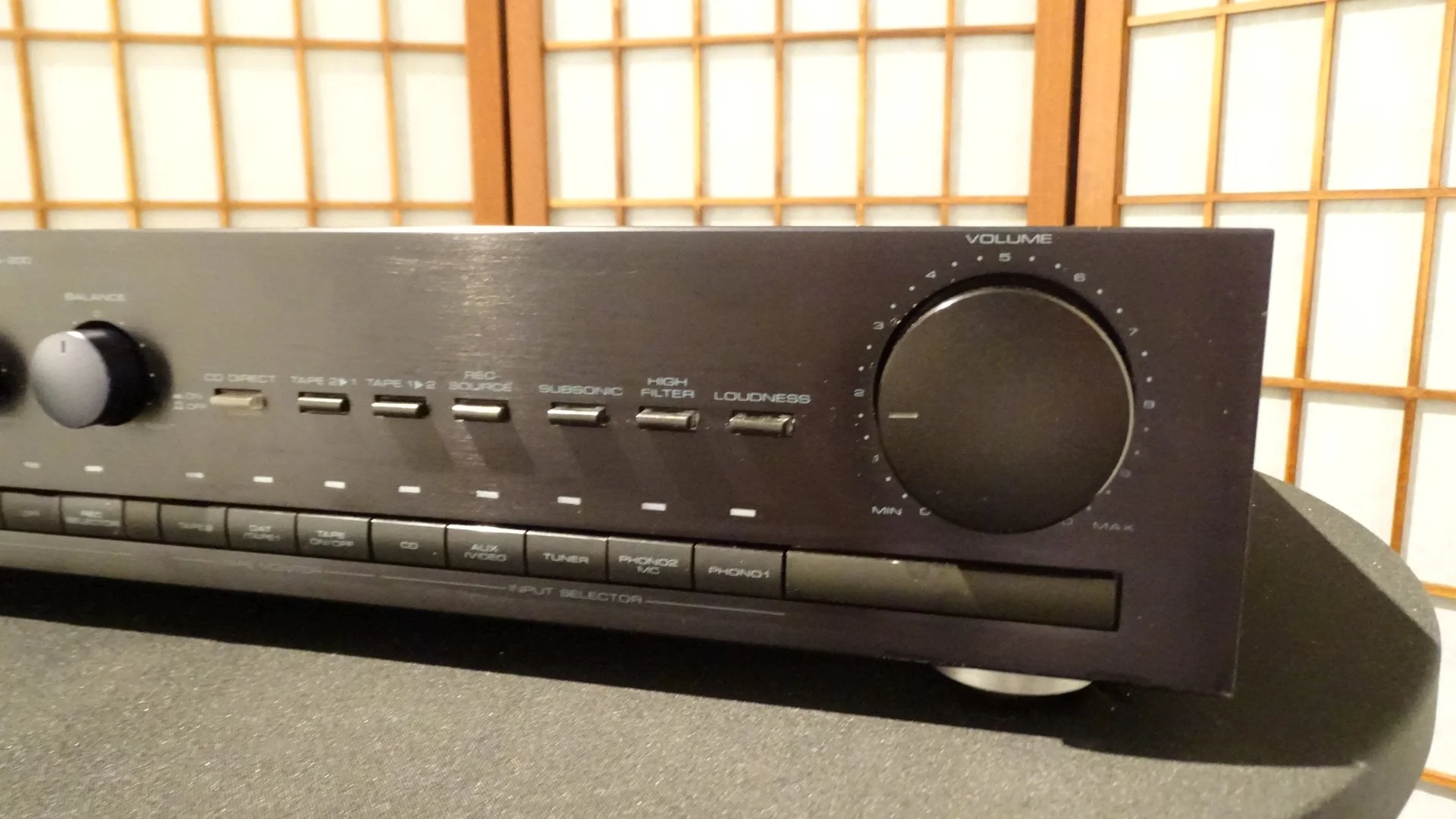

Zu guter letzt habe ich dann alle LED’s von der Frontplatte erneuert, da eine defekt war und ich ein einheitliche Lichtbild wieder herstellen wollte. Des weiteren hat einen neuen Rasterpoti für die Lautstärke bekommen, da der alte einen mechanischen Schaden hatte. Also im Prinzip einmal runderneuert.
Für die nächsten Dekaden wird er viel Freude bringen.
Hersteller: Uher
Modell: UPA-200 "Royal"
Baujahre: 1989 - 1991

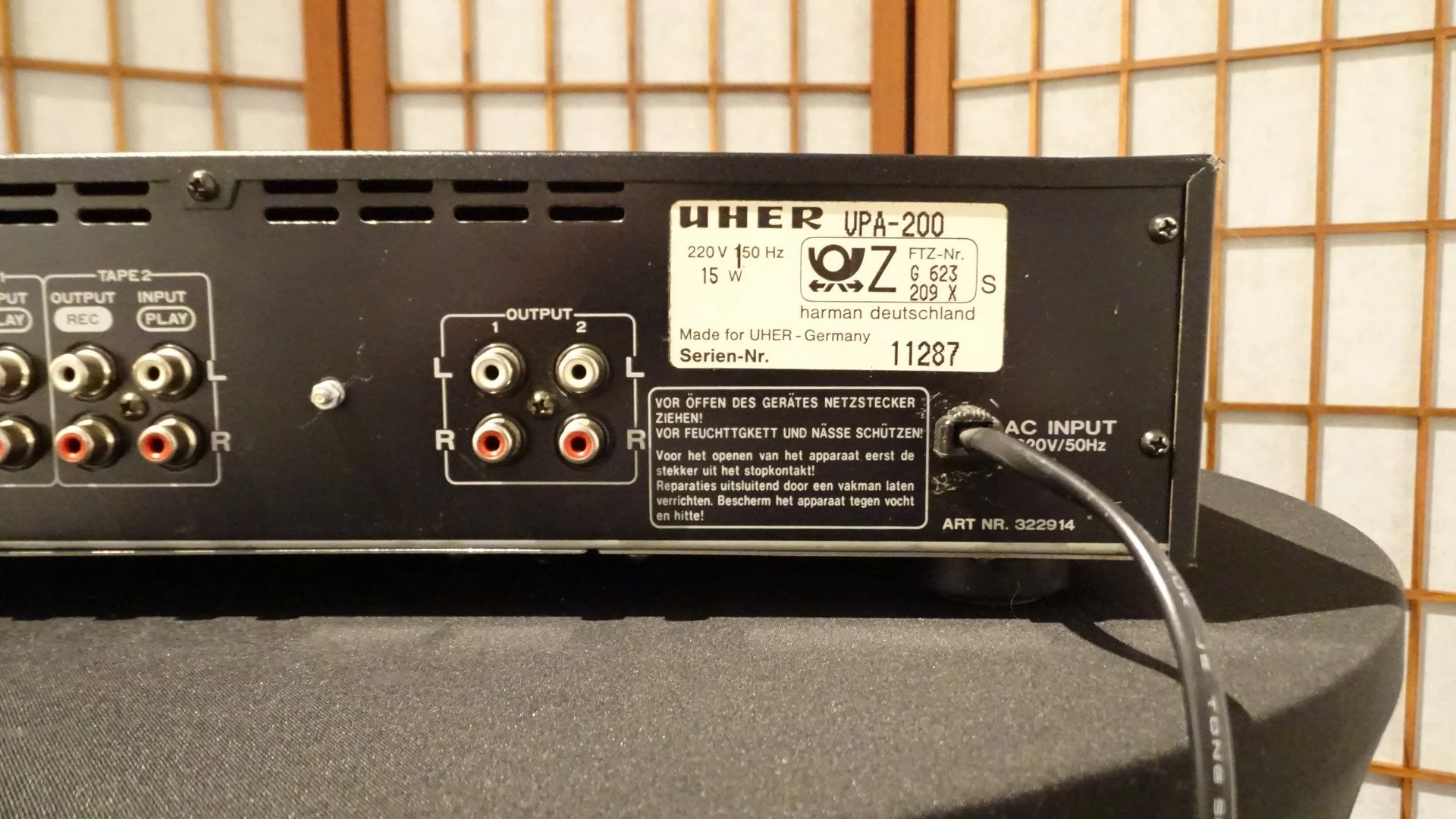

Hergestellt in: Germany "Harman Deutschland Made for UHER"
Farbe: Schwarz
Typ: Analog
Fernbedienung: Nein
Leistungsaufnahme: 30 Watt
Abmessungen: 420 x 88 x 250 mm (Bx H x T)
Gewicht: 5 kg

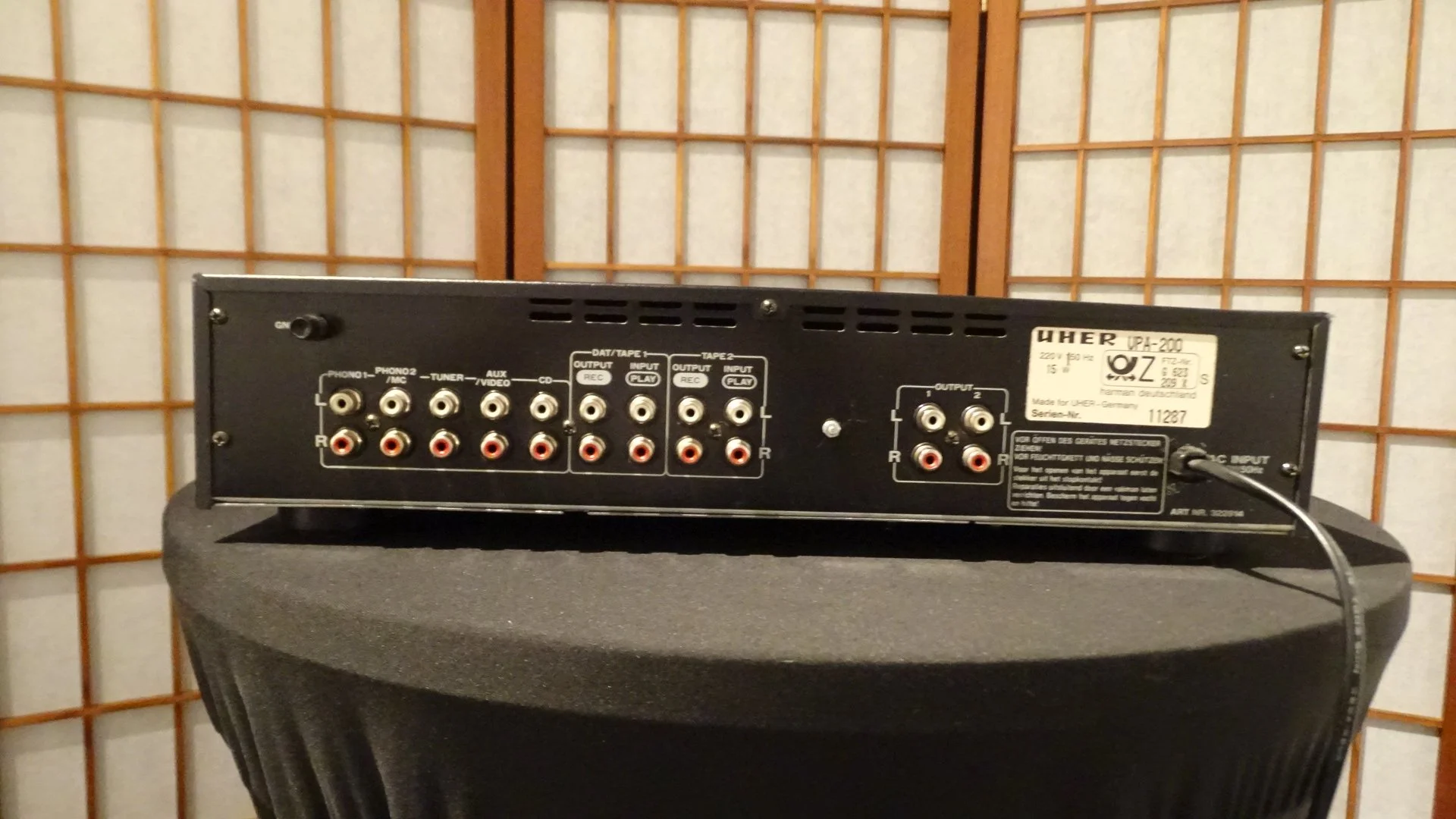

Anschlüsse

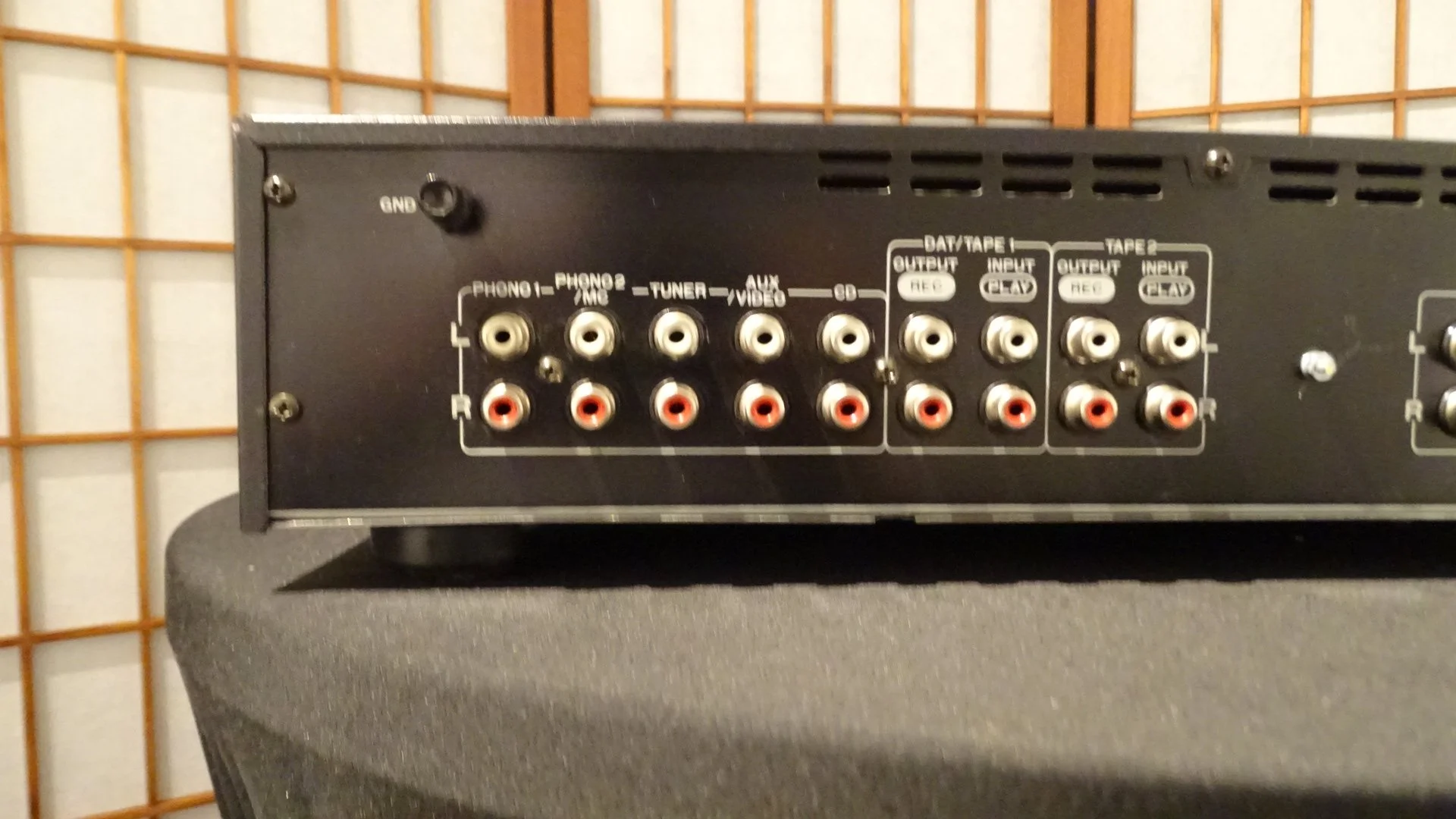

Anzahl der Eingänge:
Phono MM: 2,5 mV/47 KOhm
Phono MC: 0,25 mV
Tuner, CD, Aux, 2x Tape: 150 mV/47 KOhm
Anzahl der Ausgänge:
2x Rec-Out 150 mV/1,5 kOhm
Pre-Out 1V/150 Ohm
Kopfhörer
Technische Daten
Klirrfaktor: 0,015% (1 kHz, Vollausteuerung)
Signalrauschabstand: (IHF, A - bewertet)
Klangregelung
Bass: 100 Hz +/- 10dB
Höhen: 10 kHz +/- 10dB
Loudness: schaltbar
100 Hz + 7 dB
10 kHz + 4 dB
High Filter: schaltbar 8 kHz (-12dB/oct)
Low Filter (Subsonic): schaltbar 20 Hz (-12dB/oct)
Direct/Line-Straight:

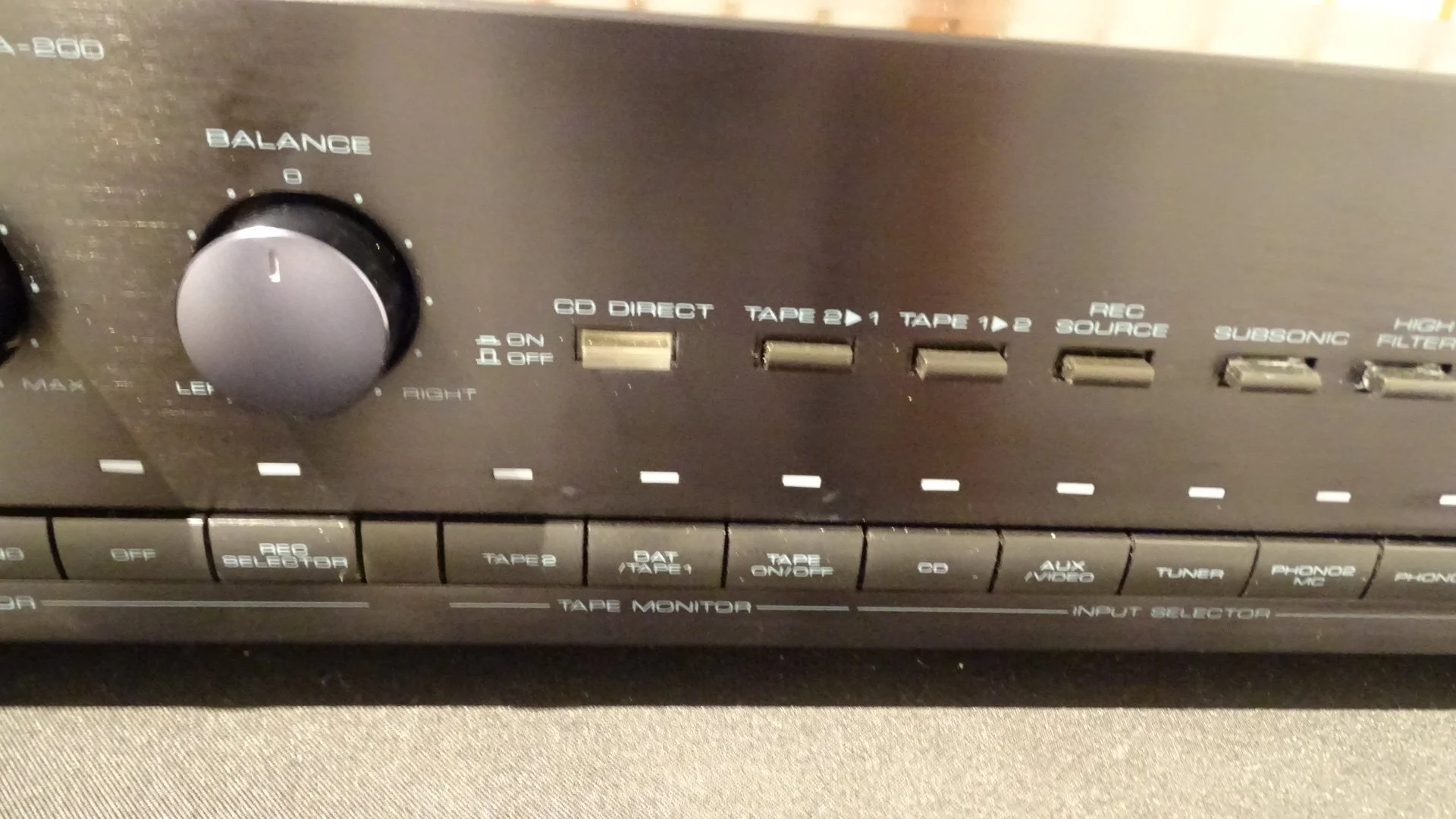

Besondere Ausstattungen
Aufnahmewahlschalter
CD-Direct
Sehr umfangreiche Revision
