Hallo liebe HiFi Freunde,
hier mal wieder ein schöner Luxman Vollverstärker.. Er stammt aus den frühen 80ern und gehörte damals schon zu einer Klasse an Verstärkern die bis heute nichts an Ihrem Charme verloren haben. Damit es auch für die Ohren ein Fest wird, musste allerdings etwas getan werden.
Der L410 kam mit einem Endstufenschaden zu mir, der aber leicht zu reparieren war. Aufgrund des Alters und der langen Standzeit ( Spannungsfrei gelagert ) hatte ich mich entschlossen alle Elko’s in dem Gerät zu erneuern. Die Pufferkondensatoren habe ich gemessen, und diese tun nach wie vor Ihren Dienst. Alle anderen sind erneuert worden,
die Leuchtmittel am Netzschalter und Lautstärkeregler gegen LED umgebaut, Schalter und Potis gereinigt.
Klingt wieder wie neu, vielleicht sogar ein wenig besser mit den neuen Bauteilen. Es wurden für die BP Kondensatoren
Nichicon MUSE Typen verwendet. Das sind schon feine Kondensatoren.
Technische Daten:
Allgemein
Hersteller: Luxman
Modell: L-410
Baujahre: 1982 - 1985
Hergestellt in: Japan
Farbe: Champagner, matt gebürstet
Fernbedienung: nein
Leistungsaufnahme: 180 W
Abmessungen: 453 x 135 x 425 mm (BxHxT)
Gewicht: 13 kg
Neupreis: ca. 1.050,- DM (UVP)

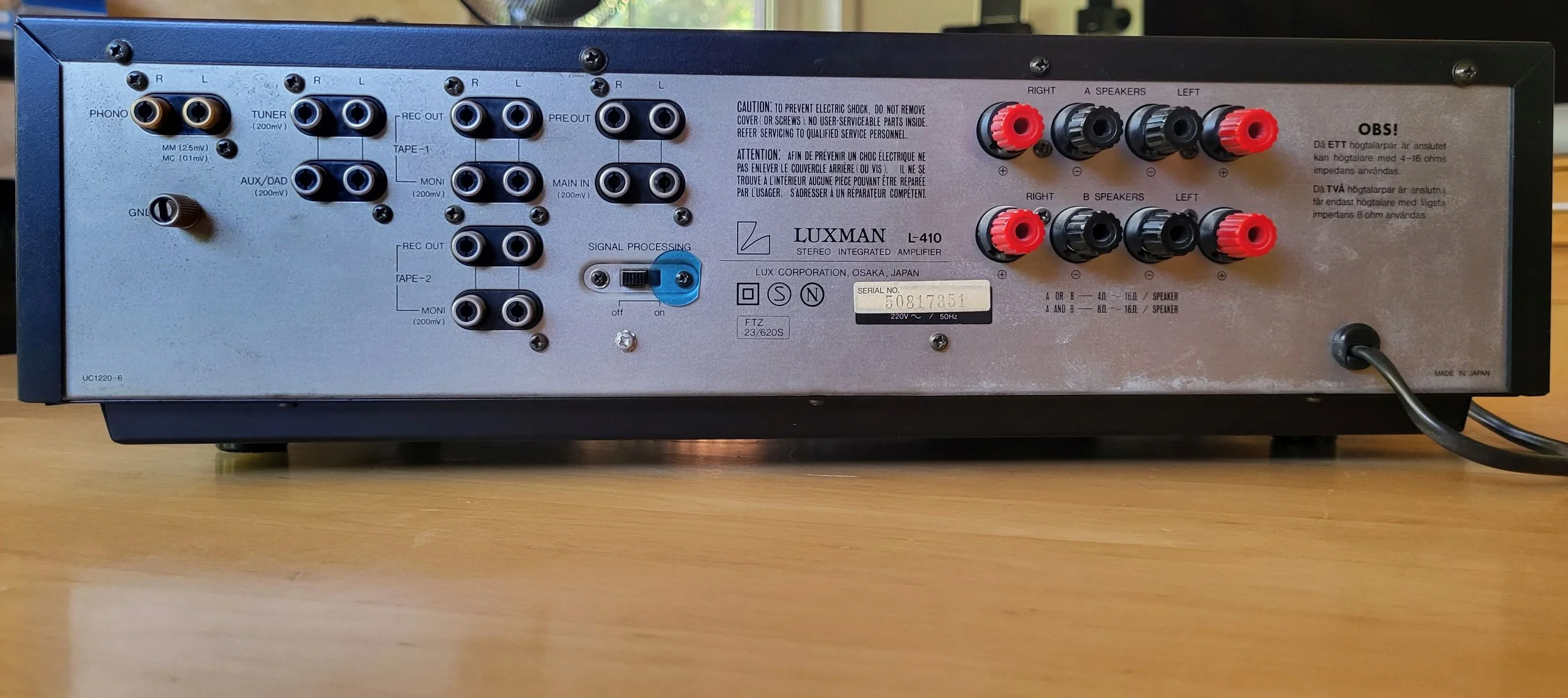

Anschlüsse
Anzahl der Eingänge:
Phono-MM: 2,5 mV, 50 kOhm
Phono-MC: 100 µV, umschaltbar: 100 Ohm, 300 Ohm
Tuner: 200 mV, 40 kOhm
AUX: 200 mV, 40 kOhm
DAD: 200 mV, 40 kOhm
Tape Play: 200 mV, 40 kOhm
Main in: 200 mV, 50 kOhm
Anzahl der Ausgänge:
Tape Rec:
Pre-Out: 200 mV
Kopfhörer
2 Lautsprecherpaare
Technische Daten
Dauerleistung (bei Klirrfaktor 0,015 %)
8 Ohm: 2 x 75 Watt
4 Ohm:
Dynamikleistung
8 Ohm:
4 Ohm: 2 x 125 Watt (DIN)
Gesamtklirrfaktor: < 0,015 % (bei Volllast)
Dämpfungsfaktor: > 100
Frequenzgang:
Phono (MM/MC): 20 Hz - 20.000 Hz (± 0,3 dB)
Tuner, Aux, Main in: 10 Hz - 100.000 Hz (- 1 dB)
Geräuschspannungsabstnd:
Phono-MM: 87 dB bei 5 mV
Phono-MC: 69 dB bei 250 µV
Tuner: 110 dB
AUX: 110 dB
Main In: 110 dB
Stereokanaltrennung: > 50 dB
Klangregelung:
Bass: ± 8 dB
Höhen: ± 8 dB
Loudness: 100 Hz + 8 dB (Volume - 30 dB)
Rauschfilter: > 7 kHz, - 6 dB /Oktave
Rumpelfilter (Subsonic): < 30 Hz, - 6 dB /Oktave

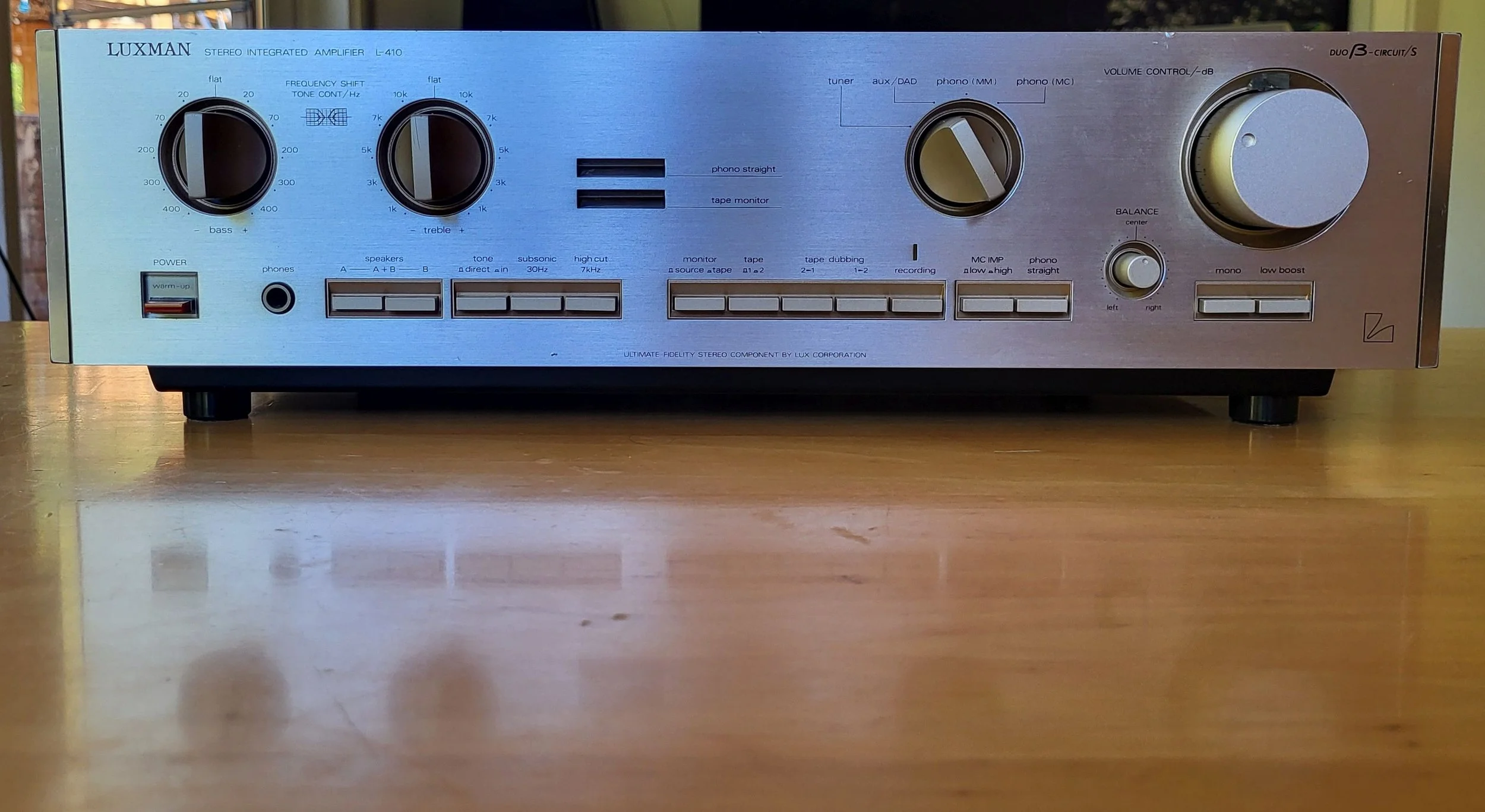

Besondere Ausstattungen
Beleuchteter Lautstärkeregler
Abschaltbare Klangregelung
Phono-Direct-Schaltung
