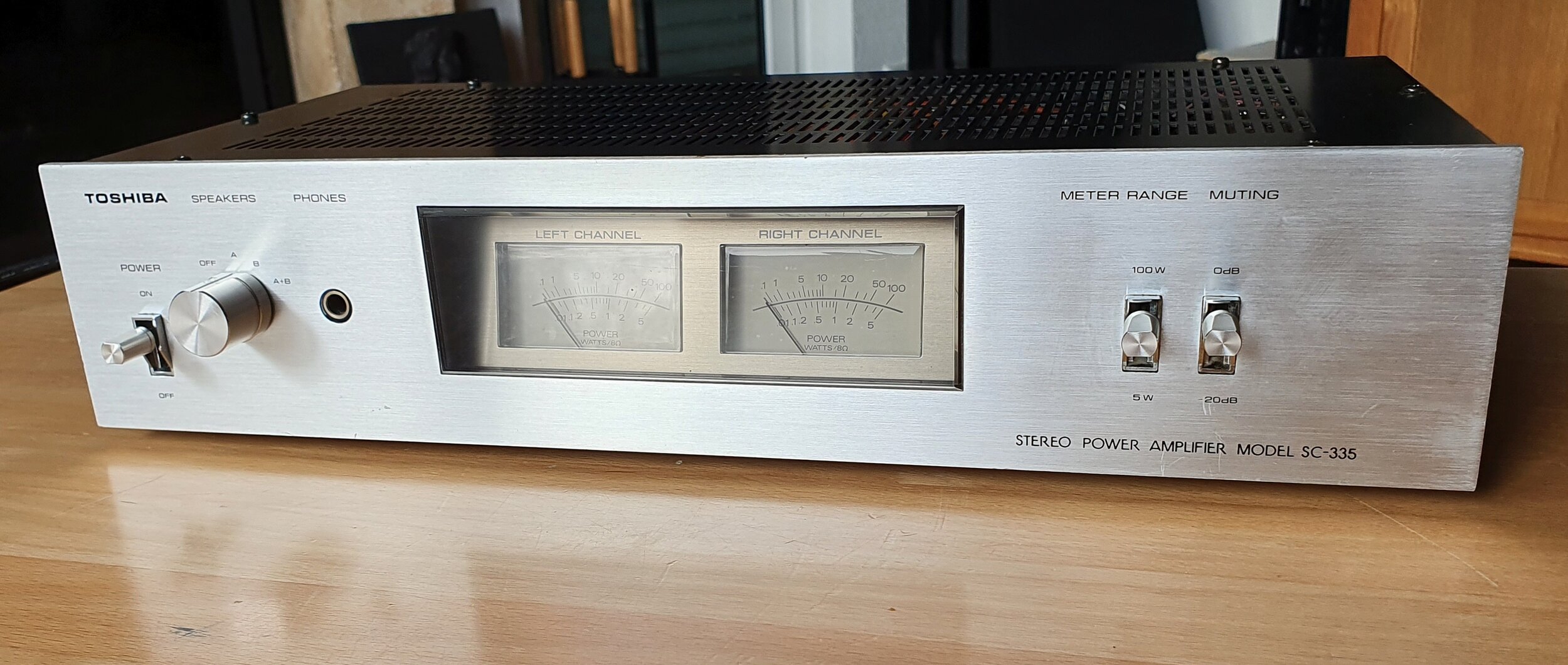

hier biete ich Ihnen ein Class-D Projekt an. Die Rogers No.3, eine kleine Leistungs- Endstufe auf Basis einer Toshiba SC-335 an. Kaum zu glauben aber wahr, 90 Watt Leistung aus der kleinen Büchse, Class-D mit extrem hohen Wirkungsgraden macht es möglich. Ein toller Verstärker mit wenig Platzbedarf.
hier biete ich Ihnen ein Class-D Projekt an. Die Rogers No.3, eine kleine Leistungs- Endstufe auf Basis einer Toshiba SC-335 an. Kaum zu glauben aber wahr, 90 Watt Leistung aus der kleinen Büchse, Class-D mit extrem hohen Wirkungsgraden macht es möglich. Ein toller Verstärker mit wenig Platzbedarf.
hier biete ich Ihnen ein Class-D Projekt an. Die Rogers No.3, eine kleine Leistungs- Endstufe auf Basis einer Toshiba SC-335 an. Kaum zu glauben aber wahr, 90 Watt Leistung aus der kleinen Büchse, Class-D mit extrem hohen Wirkungsgraden macht es möglich. Ein toller Verstärker mit wenig Platzbedarf.
Warum diese? Sie ist klein, Sie hat VU Meter, Sie ist jetzt ein Zwerg mit Muskeln. Eigene Wege in Sachen Class D zu probieren macht Spaß.
Sie besitzt ein leistungsstarkes Netzteil das 250 Watt liefert, ein schönes kleines Gehäuse und zwei schöne VU Meter,

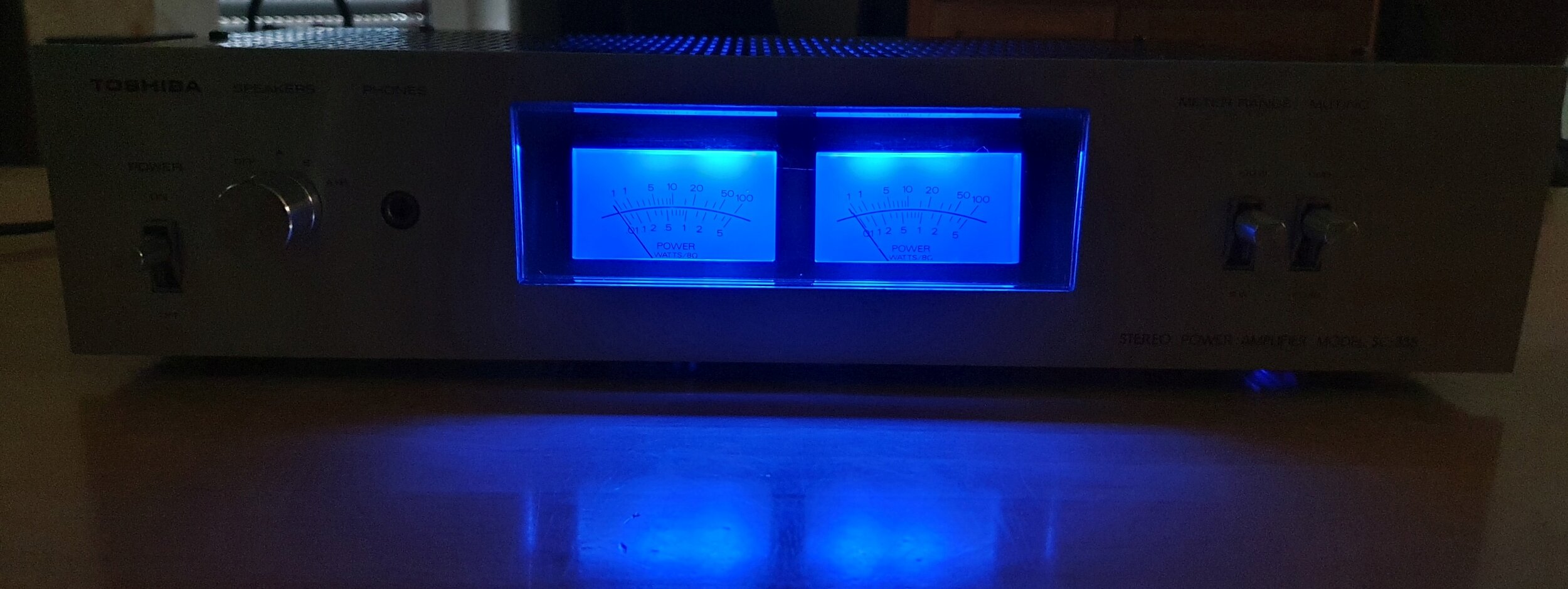

die ich mit einer blauen LED-Beleuchtung in den Mittelpunkt der Optik bringen konnte.
Diese leistet an 8 Ohm 2*90 Watt RMS Leistung (20Hz-20KHz), Die Module können bis 2*150 Watt leisten, aber dafür reicht das Netzteil nicht.
Also, wie schafft man in dieser kleinen Kiste 2*90 Watt Sinus reinzupacken?
Es ist nur möglich indem man den Wirkungsgrad deutlich erhöht. Das geht nur mit digitalen Endstufen.
Was macht den Unterschied:
Hier kamen Module zum Einsatz die auf dem IRS2092 Chipsatz basieren. Einem Impulsbreitenmodulator (PWM)
Ich denke, dass man diese noch ein wenig erklären muss. Wenn ihr mehr wissen wollt, dann schaut Euch meine No.2 an. Da erkläre ich das ein wenig.
Zu dieser Stufe, Die alte Grundplatine dient noch als Halter, und für die VU-Meter Steuerung. alles andere ich nicht mehr in Betrieb. Jetzt hat Sie von Haus aus
keine große Ausstattung. Keine Schutzschaltungen oder andere Besonderheiten. Ein Netzteil das +/- 38 Volt liefert, und 8V AC für die Beleuchtung.
Vorneweg, da steckt Arbeit drin, denn so einfach wie man sich das vielleicht vorstellt, ist es nicht. Für meine Class-D Projekte habe ich mir eine Audio-
Anpassschaltung gebaut. Diese ermöglicht mir, aus asymmetrischen - symmetrische Signal zu gewinnen und umgekehrt. Dabei hat Sie eine eigene Stromversorgung,
welche die Brummschleifen eliminiert. Ohne diese Maßnahmen knattern digitale Module, wenn die Eingänge Masse technisch verbunden werden.
Um den unerwünschten Abschaltknacks beim Ausschalten der Stufe, recht laut, nicht hören zu müssen, musste noch eine LS Schutzschaltung mit rein.
Die wiederum benötigte eine Versorgungsspannung, die nicht da war. So musste eine Anpassschaltung für eine 12 Volt Versorgung her, die von der
Hauptversorgung +38 Volt gespeist wird, um die Lautsprecher vor entstehen des Abschaltknackens von den Modulen zu trennen. Die Steuerung dafür,
wurde mit Hilfe eines Optokopplers aus der Beleuchtungsspannung realisiert, da diese sich nach dem Ausschalten schnell genug abbaut.
Die Beleuchtung ist auf eine LED-Beleuchtung zurzeit in Blau, umgerüstet. Andere Farben gehen auch, für Wünsche bin ich da offen. Jetzt kommt eine 8V AC aus
dem Trafo, die bei Glühbirnen völlig ausreichend ist. Aber die LED's fangen an wild zu flackern, im 50 Hz. Rhythmus. Nicht anzusehen. Also musste die Spannung
gleichgerichtet, und über Kondensatoren geglättet werden. So geschehen in dieser Stufe.
Jetzt ist es eine schöne kleine sehr starke Endstufe mit einem typischen transparenten Class-D Klangbild. Eine schönes Stück HiFi.
Wenn Sie mehr wissen wollen über die Stufe, können Sie mich gerne ansprechen.
Ich wünsche viel Spaß mit der schönen Stufe,
