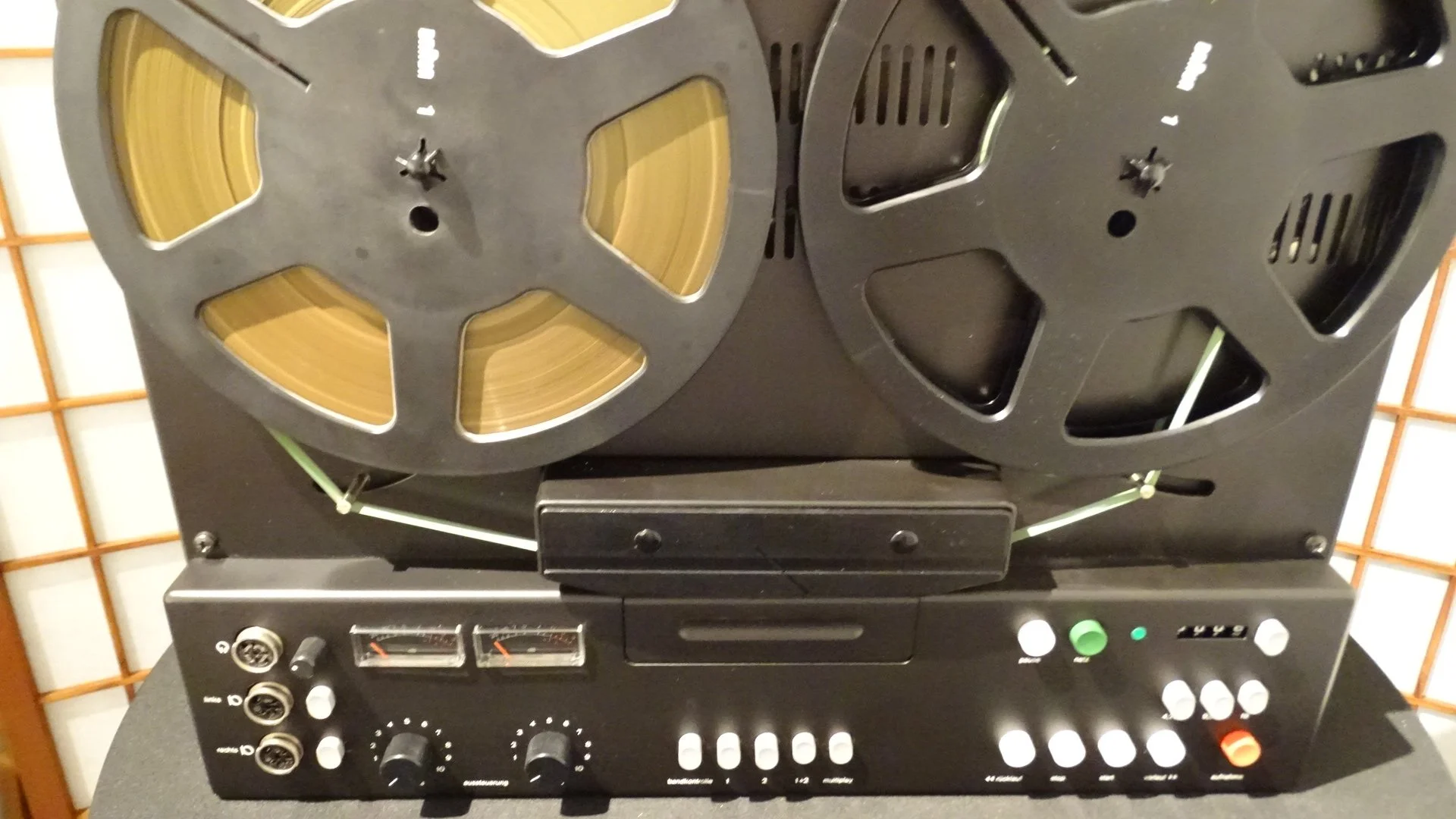

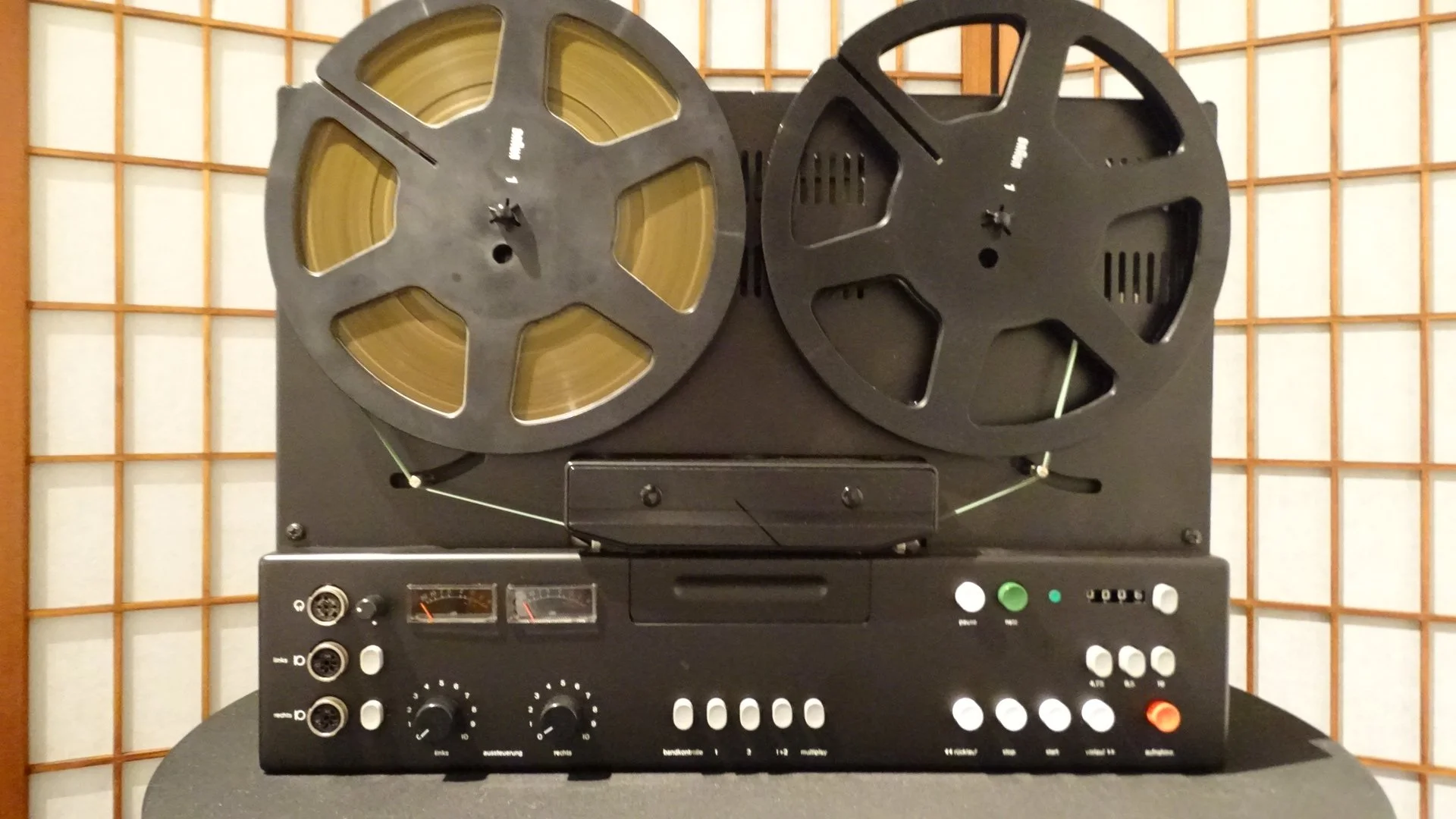

Braun TG 1000 / 2 Spur

• Hersteller: Braun

• Modell: TG 1000

• Typ: Spulentonband

• Baujahre: 1970 - 1979

• Hergestellt in: Frankfurt (Braun), München (Uher)

• Fernbedienung: Anschluss für Kabelfernbedienung

• Leistungsaufnahme:

• Abmessungen: 430 x 160 x 350 mm (BxHxT)

• Gewicht: 20 kg

• Neupreis: 1.818 DM in Zweispurtechnik, 1.848 DM in Vierspurtechnik (1972)

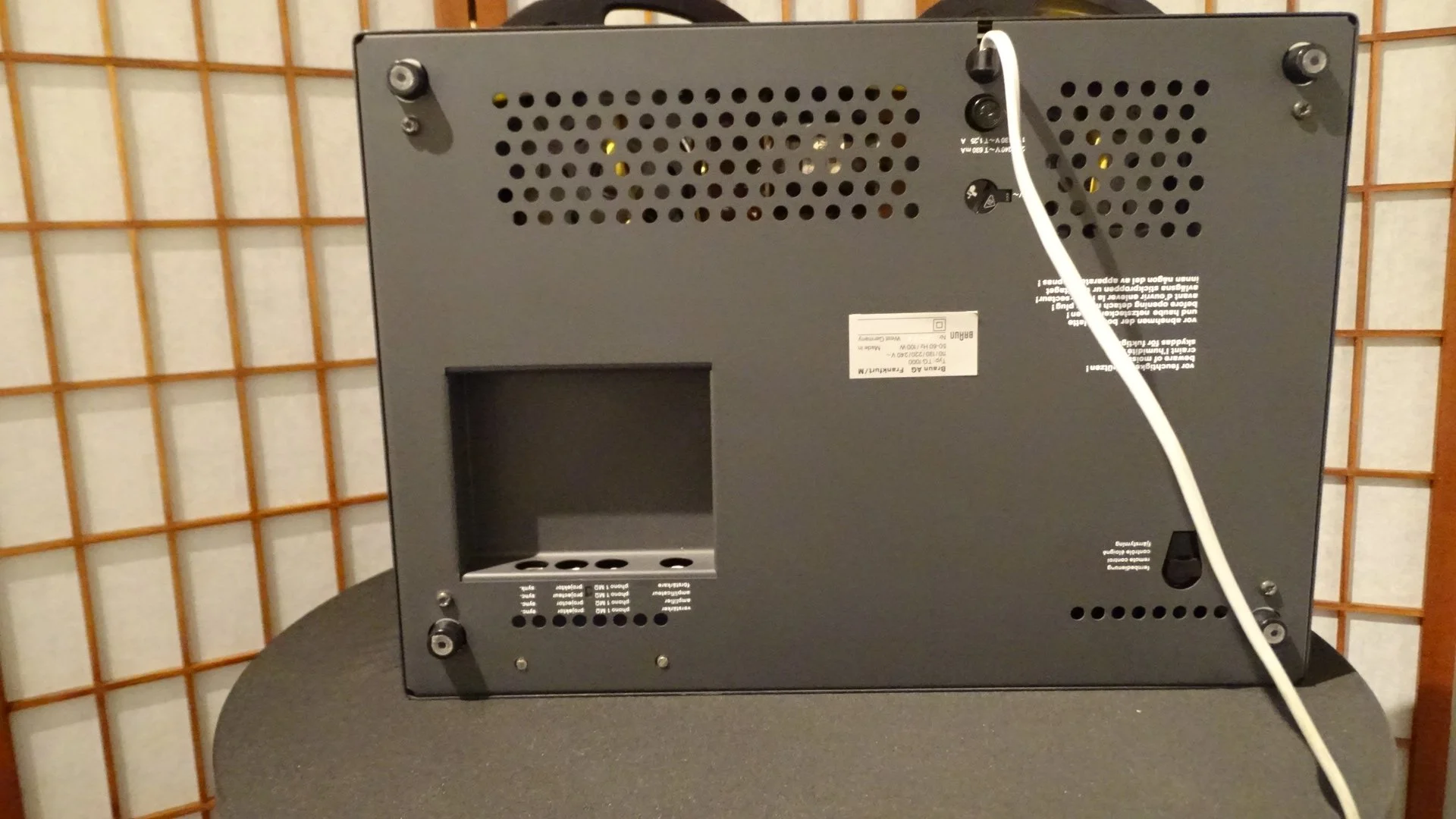

Anschlüsse

• Anzahl der Ausgänge:

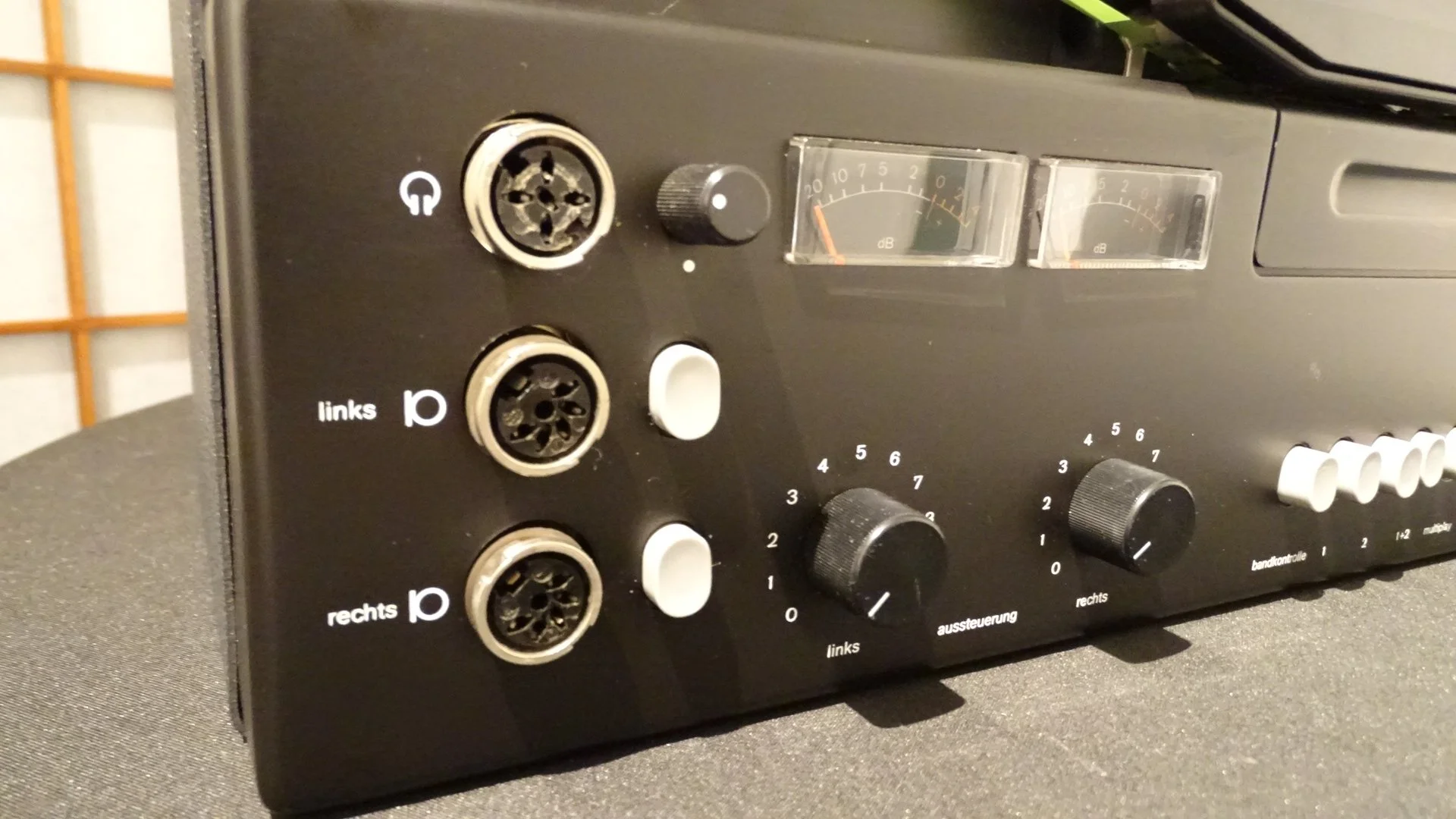

  • Kopfhörer (DIN Würfel-5)

  • Radio (DIN): 1 V / 470 Ohm

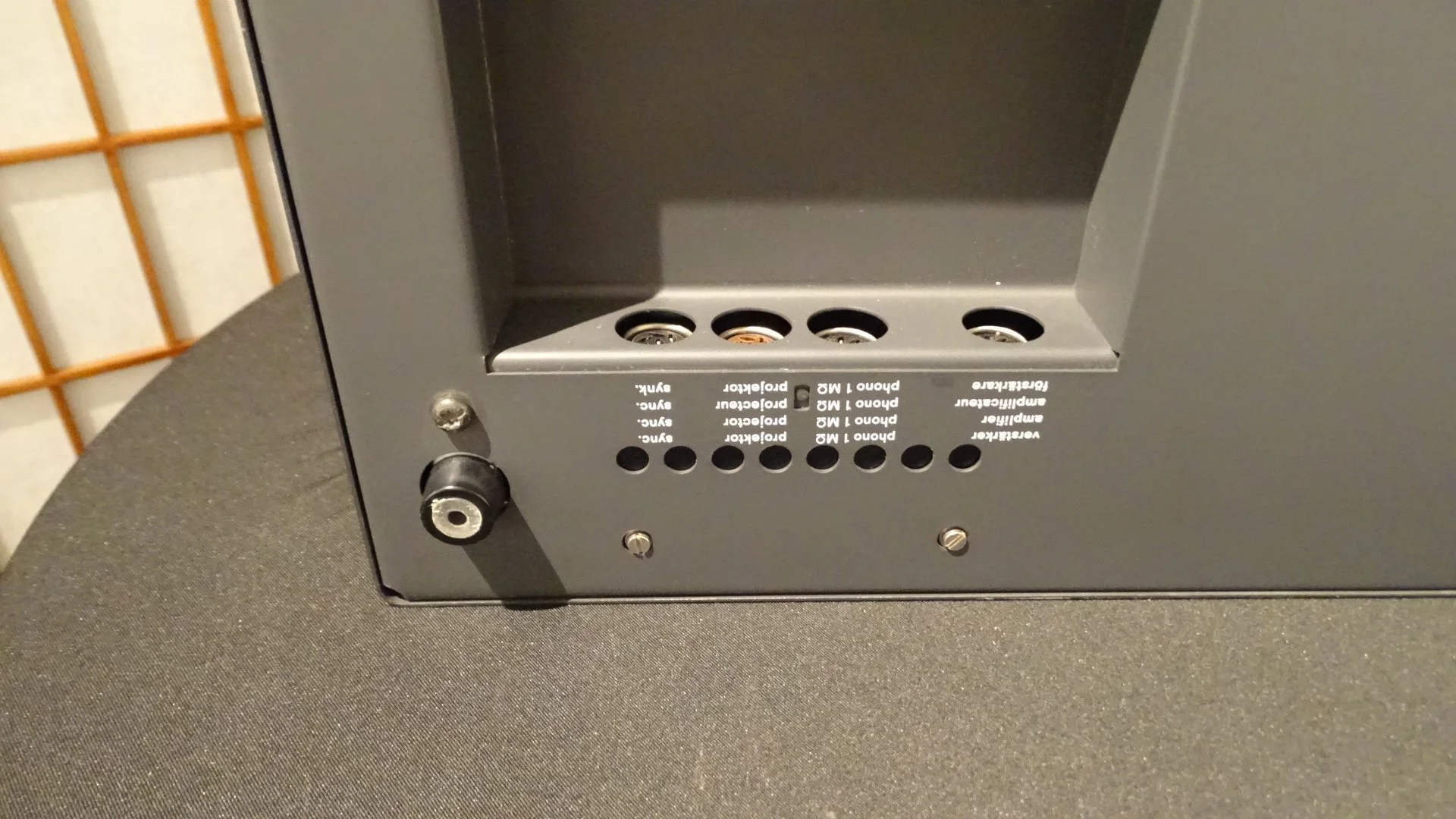

• Anzahl der Eingänge:

  • Radio (DIN): 1 mV/kOhm / 4,7 kOhm

  • Phono (DIN): 100 mV / 1 MOhm

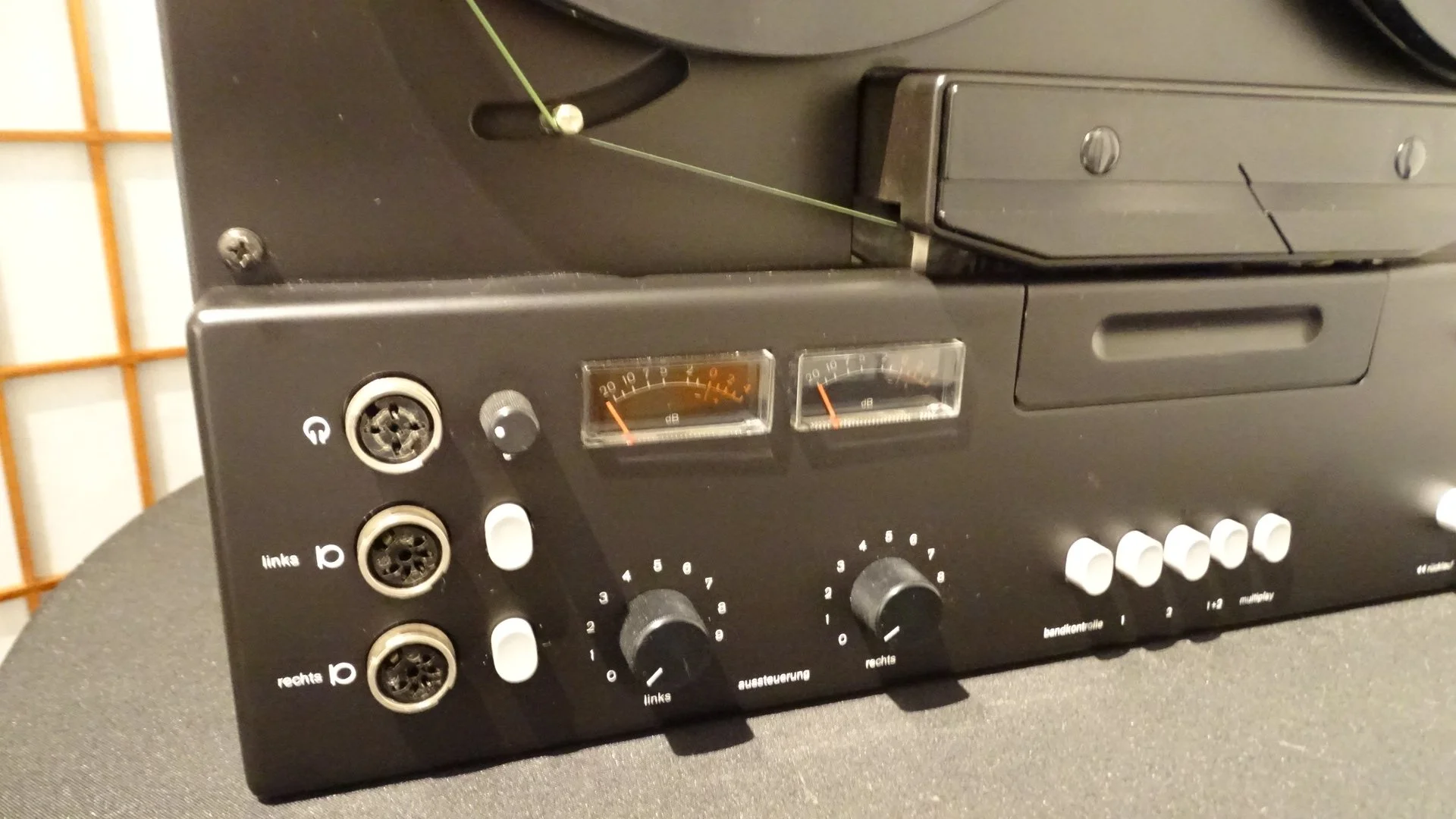

  • 2x Mikrofon

  • Dia-Steuerung

  • Projektor

Technische Daten

• Max. Spulendurchmesser: 22 cm

• Antrieb: 3 Motoren

• Köpfe: 3 + 1 Zusatzkopf

• Spuren: 2

• Bandgeschwindigkeiten: 19 / 9,5 / 4,75 cm/s

• Gesamtfrequenzgang:

  • 4,75 cm/s: 20 - 8.000 Hz

  • 9,5 cm/s: 20 - 15.000 Hz

  • 19 cm/s: 20 - 25.000 Hz

• Signalrauschabstand:

• Fremdspannungsabstand:

  • 4,75 cm/s: 52 dB

  • 9,5 cm/s: 55 dB

  • 19 cm/s: 55 dB

• Klirrfaktor:

  • 9,5 cm/s: 0,7 %

  • 19 cm/s: 0,5 %

• Entzerrung:

• Übersprechdämpfung: 50 dB (Stereo, 1 kHz)

• Löschdämpfung: > 70 dB (9,5 cm/s)

• Vormagnetisierungs- und Löschfrequenz

• aufwendig revidiert, über 100 Teile ausgetauscht!
